ITER — Assemblage du Vacuum Vessel
Contribution aux études d'intégration et à la coordination technique autour de la maquette 3D dans le cadre de l'assemblage des secteurs du tokamak.
Contexte du projet

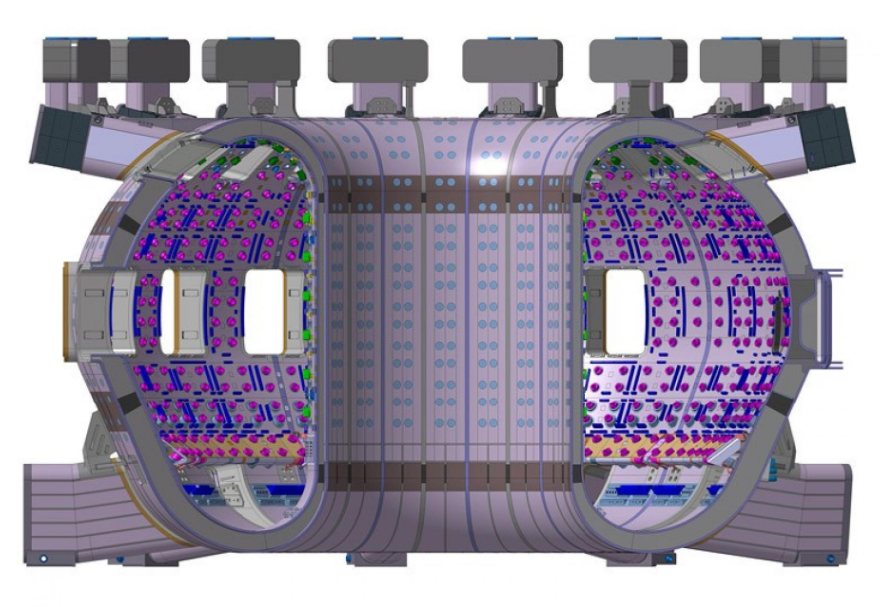

Le projet ITER vise à démontrer la faisabilité scientifique et technologique de la fusion nucléaire. L'assemblage des neuf secteurs du tokamak, et plus particulièrement du Vacuum Vessel, repose sur des environnements extrêmement contraints, une forte densité d'interfaces et une coordination multi-métiers très exigeante.
Enjeux techniques
Intégrer des outillages, équipements et postes de travail dans un environnement multi-métiers complexe Contribuer à la gestion de la maquette 3D complète et à la cohérence entre données d'entrée ITER et environnement d'intervention Prévenir les interférences entre outillages, équipements robotisés, moyens de contrôle, moyens de scan et zones opérateurs Préparer les implantations nécessaires au soudage, au scan 3D, aux contrôles et aux postes de travail
Contribution ISICAD

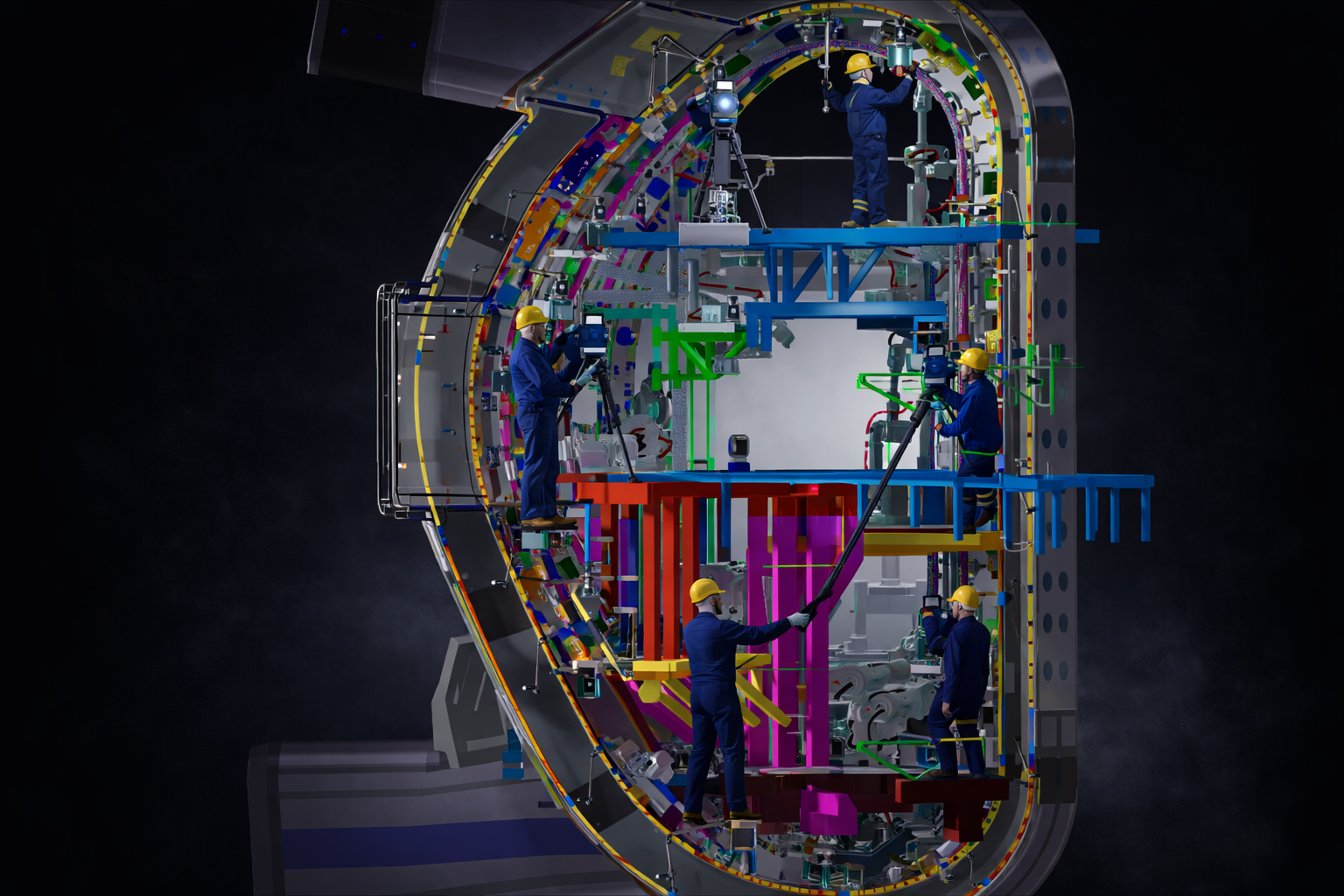

Contribution à la conception d'outillages comme des rails destinés à accueillir des machines d'usinage, des éléments de positionnement et des splice plates assurant la liaison entre secteurs Gestion et compilation de l'environnement 3D de travail en intégrant plateformes, robots de soudage, bras de scan 3D, postes opérateurs et autres équipements de chantier Vérification des clashs et de la coactivité entre les différents corps de métier et les équipements de sous-traitants Implantation des équipements de travail des soudeurs et prise en compte de contraintes concrètes comme la longueur des câbles et le positionnement des postes de travail Contribution au rôle de lien entre les différentes parties prenantes pour éviter les interfaces bloquantes Réalisation d'une étude de faisabilité 4D sous Navisworks Timeliner afin de simuler les séquences d'assemblage d'un secteur et d'évaluer les contraintes d'intégration des équipements dans la maquette
Approche / logique de travail
Ici, la maquette 3D n'est pas seulement un support de dessin ; elle devient un espace de convergence entre outillage, robotique, contrôle, accès, opérateurs et contraintes d'assemblage. L'approche consiste à rendre visibles les interfaces avant le terrain et à faciliter une faisabilité réaliste.
Points de vigilance
Gestion des données d'entrée et cohérence des environnements 3D Clashs potentiels entre outillages, sous-traitants et opérations simultanées Accessibilité et ergonomie opérateur dans un environnement densément chargé Implantation réaliste des équipements et limitation des imprévus au montage Maintien d'une vue globale de coactivité sur un projet multi-acteurs
Apport / impact
Le projet ITER illustre fortement la capacité d'ISICAD à intervenir au centre de la maquette projet, là où se croisent conception, intégration, préparation d'opérations et coordination technique multi-métiers.
